Phân Tích Chuyên Sâu Mạch Công Suất QSC USA 1310: Huyền Thoại Grounded Collector

Ngày đăng:31-03-2026 09:24
Phân Tích Chuyên Sâu Mạch Công Suất QSC USA 1310: Huyền Thoại Grounded Collector

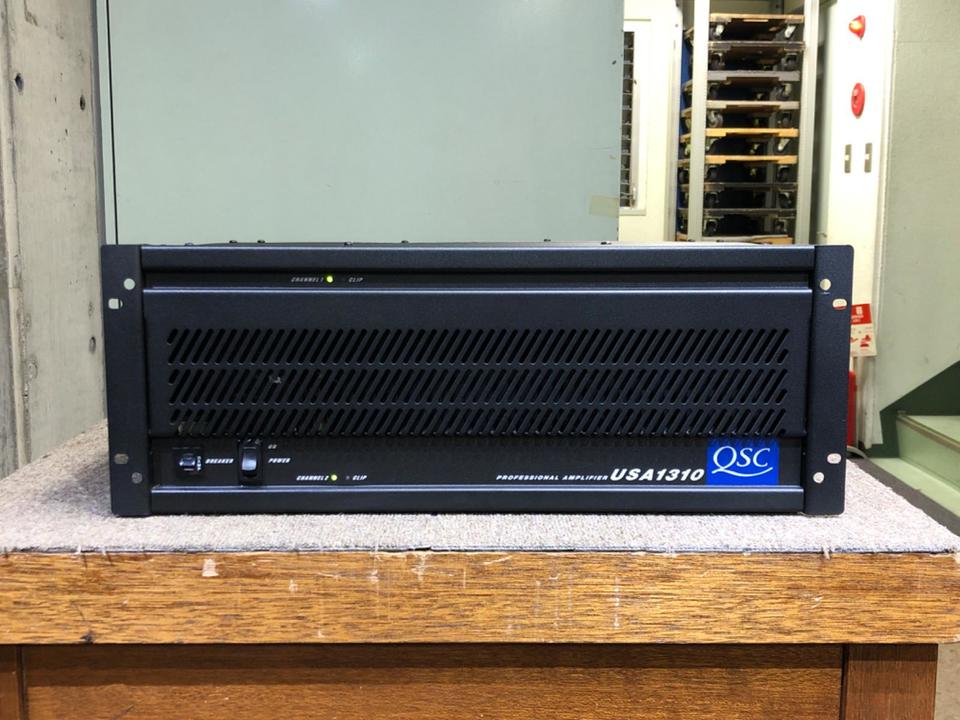

Trong dòng chảy hơn 40 năm của nền điện tử âm thanh thế giới, mạch công suất nguồn đơn xuất âm qua tụ luôn được xem là một thiết kế kinh điển. Tại thị trường Việt Nam, cấu trúc này không hề lỗi thời mà vẫn đang được ứng dụng cực kỳ rộng rãi trong các dòng cục đẩy công suất nhờ khả năng vận hành bền bỉ. Một trong những "nguyên mẫu" hoàn hảo nhất, góp phần định hình tiêu chuẩn cho phân khúc ampli chuyên nghiệp chính là QSC USA 1310 – niềm tự hào thuộc dòng USA Series của thương hiệu QSC danh tiếng từ Mỹ.

1. Giải mã bí ẩn cấu trúc "Grounded Collector" (Cực thu nối đất)
Đây chính là đặc điểm nhận dạng độc đáo nhất, đồng thời cũng là điểm gây ra nhiều tranh luận nhất trong giới kỹ thuật âm thanh.

Sự nhầm lẫn thú vị về "Nguồn đơn"
Nhiều anh em thợ kỹ thuật khi tiếp xúc với cách xuất tín hiệu ra loa của QSC thường lầm tưởng đây là mạch nguồn đơn. Tuy nhiên, về bản chất khoa học, QSC USA 1310 là mạch Class AB nguồn đôi sử dụng thiết kế Mass ảo (Virtual Ground). Điểm khác biệt nằm ở chỗ thay vì nối loa từ tầng công suất xuống điểm giữa của nguồn như thông thường, QSC lại chọn một cách tiếp cận khác biệt hoàn toàn.
Đột phá trong công nghệ tản nhiệt

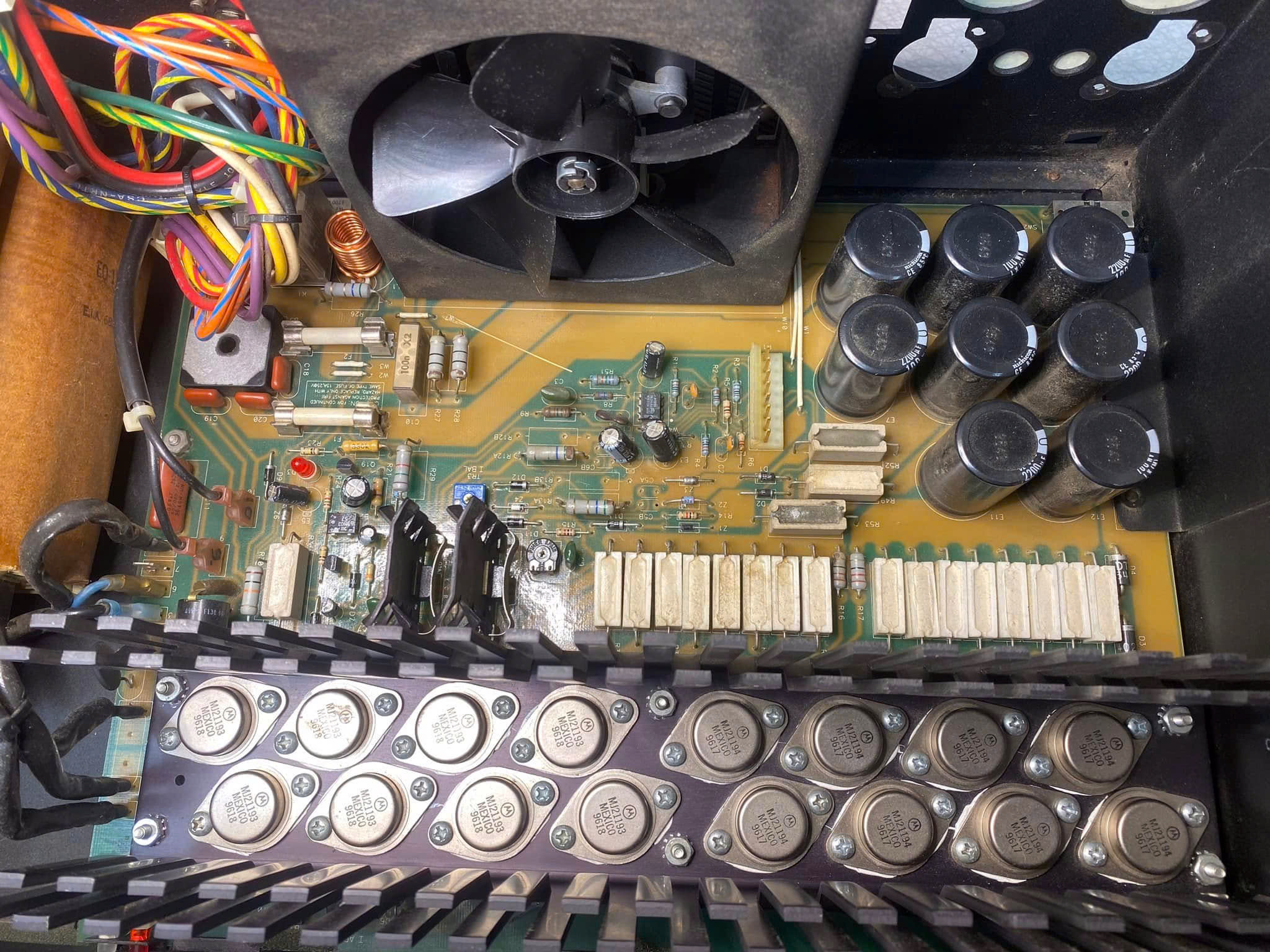

Trong các dòng ampli phổ thông, sò công suất thường có cực phát (Emitter) hoặc cực thu (Collector) nối với tải, đòi hỏi phải có miếng lót cách điện (mica) để tránh chập cháy với tản nhiệt. Với QSC USA 1310:
  • Nối đất trực tiếp: Các lá tản nhiệt được nối thẳng với thùng máy (mát).
  • Không dùng Mica: Các sò công suất được bắt trực tiếp vào nhôm tản nhiệt mà không cần lớp lót cách điện.
  • Lợi ích tối thượng: Quá trình truyền nhiệt diễn ra gần như tức thời, giúp ampli có thể "cày ải" ở cường độ cao trong thời gian dài mà không gặp hiện tượng quá nhiệt (Overheat), một yếu tố sống còn đối với các sự kiện âm thanh ngoài trời hay quán Karaoke kinh doanh.
2. Thông số kỹ thuật và Khả năng chịu tải cực hạn
Mạch công suất của USA 1310 không chỉ bền bỉ mà còn sở hữu những con số biết nói, khẳng định vị thế trong phân khúc ampli chuyên nghiệp:
  • Công suất định mức Stereo: 8Ω: 375W mỗi kênh – Đảm bảo độ chi tiết cho các dòng loa Full.                                                                                                                                                                   4Ω: 650W mỗi kênh – Mạnh mẽ và uy lực khi đánh song song nhiều loa.
  • Chế độ Bridge (Cầu): Có thể đạt mức công suất kỷ lục ~1300W, biến thiết bị thành một "con quái vật" thực sự khi kéo loa Sub hơi cỡ lớn.
  • Độ ổn định: Ampli được tối ưu để hoạt động ổn định ngay cả ở mức tải thấp, giúp bảo vệ hệ thống trước những biến động trở kháng của loa sân khấu.
3. Phân tích chi tiết 4 khối mạch cốt lõi
Để tạo ra chất âm đặc trưng và độ bền bỉ, QSC đã chia vỉ mạch của USA 1310 thành các khối chức năng được tính toán kỹ lưỡng:

3.1. Tầng đầu vào vi sai (Differential Input Stage)
Đây là "bộ não" tiếp nhận tín hiệu audio. Tại đây, mạch thực hiện so sánh tín hiệu vào với tín hiệu hồi tiếp (feedback) từ đầu ra. Khối này đóng vai trò quyết định trong việc triệt tiêu nhiễu và kiểm soát độ méo tiếng (THD) ở mức thấp nhất.
3.2. Tầng khuếch đại điện áp (VAS)
Sau khi qua tầng vi sai, tín hiệu được đưa vào tầng VAS để nâng biên độ điện áp lên mức cần thiết. Đây là giai đoạn quan trọng để cung cấp đủ "áp" cho tầng thúc (driver) phía sau, đảm bảo âm thanh có độ nhạy và dải động rộng.
3.3. Tầng Driver và Output (Tầng đẩy và Công suất)
  • Sò công suất mắc song song: Sử dụng nhiều cặp transistor giúp chia sẻ dòng điện, giảm tải cho từng linh kiện đơn lẻ.
  • Điện trở Emitter: Có nhiệm vụ cân bằng dòng giữa các transistor, ngăn chặn hiện tượng "trôi nhiệt" và cháy sò cục bộ.
  • Tầng Driver trung gian: Giúp tăng khả năng cấp dòng, cho phép ampli kéo được những đôi loa có độ nhạy thấp mà không bị đuối sức.
3.4. Hệ thống nguồn cấp (Power Supply) chuyên dụng
Khác với các dòng ampli dùng nguồn xung (Switching) hiện đại thường nhẹ nhưng thiếu độ "đằm", USA 1310 trung thành với:
  • Biến áp xuyến lớn: Cung cấp năng lượng dồi dào, ổn định.
  • Nguồn tuyến tính đối xứng ±V: Kết hợp dàn tụ lọc dung lượng lớn giúp âm thanh có độ "dày", bass chắc và lực hơn hẳn.
4. Topology "Đảo cực" và Hệ thống bảo vệ đa lớp
Thiết kế Reverse Polarity (Đảo cực)
Một đặc trưng khiến QSC USA 1310 khác biệt với phần còn lại là cấu trúc hai nhánh công suất không hoạt động đối xứng theo cách truyền thống. Vai trò kéo/đẩy của transistor được bố trí ngược lại nhằm:
  • Tăng độ ổn định tối đa khi làm việc với tải trở kháng thấp.
  • Giảm thiểu các dạng méo hài bậc cao thường gặp ở các mạch Class AB thông thường.
Cơ chế bảo vệ "bất khả xâm phạm"
Ampli được trang bị đầy đủ các cơ chế bảo vệ thông minh:
  1. Current Limiting: Tự động giới hạn dòng điện khi xảy ra ngắn mạch dây loa, cứu nguy cho dàn sò đắt tiền.
  2. Bảo vệ DC: Ngăn chặn dòng điện một chiều lọt ra loa, bảo vệ màng loa khỏi bị cháy.
  3. Mạch Limiter: Chống hiện tượng Clipping (xén ngọn tín hiệu) khi người dùng đẩy volume quá mức.
  4. Mạch Mute: Khởi động mềm giúp loại bỏ tiếng nổ "bụp" khó chịu khi bật/tắt máy.
5. Tổng kết: Ưu điểm và Nhược điểm thực tế
Ưu điểm:
  • Độ bền vĩnh cửu: Rất ít khi hỏng vặt nếu được sử dụng đúng cách và bảo trì định kỳ.
  • Công suất thực: Không giống như các dòng đẩy "công suất ảo", QSC USA 1310 cho ra công suất RMS cực kỳ uy tín.
  • Đa năng: Phù hợp cho cả loa Full sân khấu, loa Karaoke gia đình hay loa Subwoofer chuyên nghiệp.
Nhược điểm:
  • Trọng lượng: Khá nặng nề do bộ nguồn và tản nhiệt khối, gây khó khăn khi di chuyển (lắp đặt cố định sẽ tốt hơn).

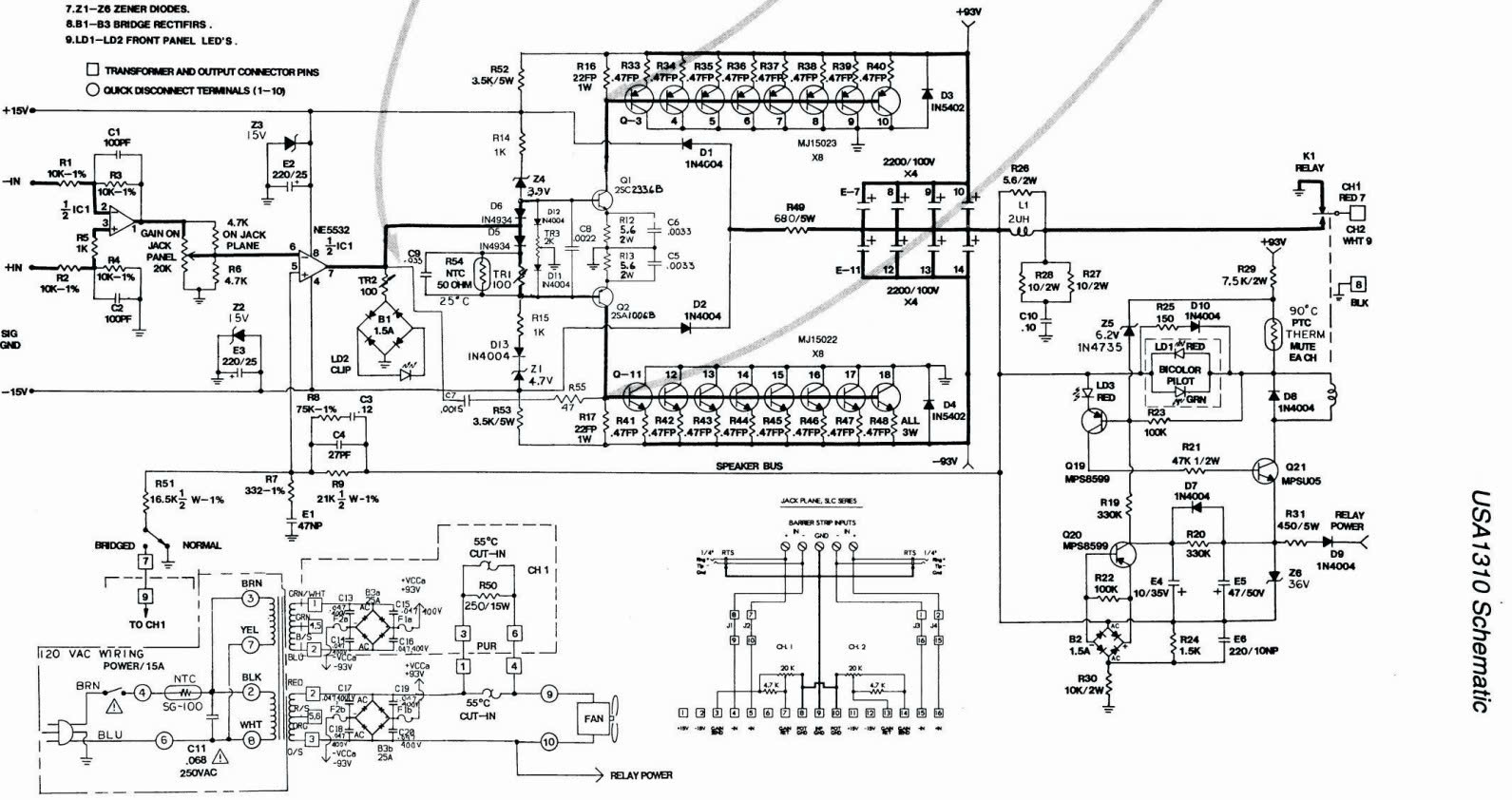

  • Độ khó sửa chữa: Thiết kế đặc thù của QSC yêu cầu kỹ thuật viên phải có kinh nghiệm và am hiểu sâu về sơ đồ mạch (Schematic) của hãng.
Kết luận
QSC USA 1310 không chỉ là một chiếc ampli, nó là một tác phẩm nghệ thuật về kỹ thuật điện tử âm thanh. Với cấu trúc Grounded Collector độc bản và hệ thống bảo vệ nghiêm ngặt, đây vẫn là
